Marcal
aluminium / pmma
atechnologie interne esium

full access

Vak

La gamme propose une signalétique orientée 100% accessibilité full access dans le but de guider et orienter tous les publics. Le système visuel auditif kinesthésique se décline en trois formes de mobilier signalétique et dispose de trois solutions full access: l’écriture en K-relief contrastée, la transcription en braille, et la diffusion de message audio.

Vak© marcal propose une signalétique orientée 100% accessibilité full access dans le but de guider et orienter tous les publics. Le système visuel auditif kinesthésique Vak© marcal se décline en trois formes de mobilier signalétique et dispose de trois solutions full access: l’écriture en K-relief contrastée, la transcription en braille, et la diffusion de message audio.

Les produits signalétiques Vak© marcal sont construits en aluminium anodisé naturel et thermolaquage RAL afin de garantir une grande qualité et une longue durée de vie produit.

La conception de la table garantie une accessibilité totale: hauteur d’accès aux informations réduite, passage de fauteuil roulant entre les pieds de la table, format et dimensionnement des contenus adaptés à une lecture tactile, inclinaison du support pour confort de lecture tactile, contrastes de couleurs, utilisation de pictogrammes…

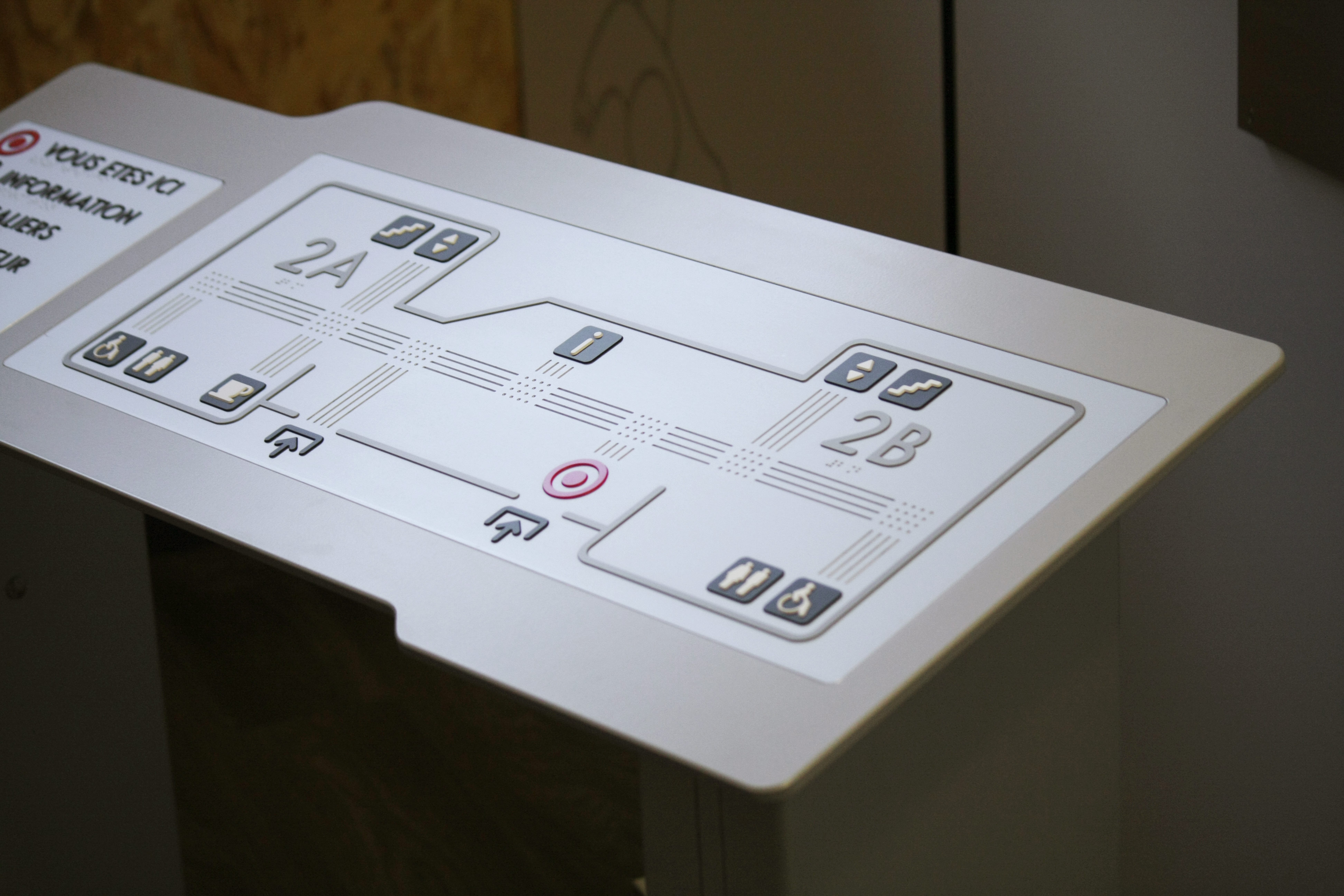

La table d’orientation tactile et sonore se compose d’une zone dédiée à un plan d’orientation en relief adaptée à la lecture haptique, et d’une zone réservée aux boutons de déclenchement de messages sonores préenregistrés. Le plan et sa légende bénéficient d’une transcription en braille. Le plan tactile se compose d’une plaque en aluminium anodisé naturel qui reçoit différents niveaux de haut-relief et bas-relief. Un choix de couleur existe afin de hiérarchiser les informations.



Les éléments schématiques à faire figurer sur la table d’orientation sont les flux de circulation extérieur et intérieur, les cheminements et guidage d’accessibilité, l’accès aux entrées du bâtiment et les points importants : accueil, informations, sanitaires, ascenseur, escalier, services du lieu…
La table est prévue pour un usage en intérieur avec un raccordement électrique à réaliser.

Une version extérieure de la table tactile et du plan d’orientation peut aussi être proposée en option.

Vak© marcal se décline également en version totem autoportant ou balise murale et permet un adressage en K-relief et transcription en braille pour la codification des informations structurelles permanentes, associée à une légende plus détaillée sur film papier imprimée pour les informations fonctionnelles évolutives.

Des gammes de produits de guidage au sol, dispositifs podotactiles Podoinox©, Podotone©, Cedo©, peuvent compléter le projet signalétique pour matérialiser les flux de circulation d’accessibilité au sol.

En savoir un peu

Vak© marcal propose une signalétique orientée 100% accessibilité full access dans le but de guider et orienter tous les publics. Le système visuel auditif kinesthésique Vak© marcal se décline en trois formes de mobilier signalétique et dispose de trois solutions full access: l’écriture en K-relief contrastée, la transcription en braille, et la diffusion de message audio.

Les produits signalétiques Vak© marcal sont construits en aluminium anodisé naturel et thermolaquage RAL afin de garantir une grande qualité et une longue durée de vie produit.

La conception de la table garantie une accessibilité totale: hauteur d’accès aux informations réduite, passage de fauteuil roulant entre les pieds de la table, format et dimensionnement des contenus adaptés à une lecture tactile, inclinaison du support pour confort de lecture tactile, contrastes de couleurs, utilisation de pictogrammes…

La table d’orientation tactile et sonore se compose d’une zone dédiée à un plan d’orientation en relief adaptée à la lecture haptique, et d’une zone réservée aux boutons de déclenchement de messages sonores préenregistrés. Le plan et sa légende bénéficient d’une transcription en braille. Le plan tactile se compose d’une plaque en aluminium anodisé naturel qui reçoit différents niveaux de haut-relief et bas-relief. Un choix de couleur existe afin de hiérarchiser les informations. Les éléments schématiques à faire figurer sur la table d’orientation sont les flux de circulation extérieur et intérieur, les cheminements et guidage d’accessibilité, l’accès aux entrées du bâtiment et les points importants : accueil, informations, sanitaires, ascenseur, escalier, services du lieu…
La table est prévue pour un usage en intérieur avec un raccordement électrique à réaliser.

Une version extérieure de la table tactile et du plan d’orientation peut aussi être proposée en option.

Vak© marcal se décline également en version totem autoportant ou balise murale et permet un adressage en K-relief et transcription en braille pour la codification des informations structurelles permanentes, associée à une légende plus détaillée sur film papier imprimée pour les informations fonctionnelles évolutives.

Des gammes de produits de guidage au sol, dispositifs podotactiles Podoinox©, Podotone©, Cedo©, peuvent compléter le projet signalétique pour matérialiser les flux de circulation d’accessibilité au sol.

Marcal_partenaire-et-distributeur-officiel

Plus d'infos,

1 commande?

Marcal_partenaire-et-distributeur-officiel

Vak

Système visuel auditif kinesthésique
Marcal - VAK table - Paperduck

Marcal

Vak table

Largeur 980 mm
Hauteur 900 mm
Epaisseur 400 mm

Marcal - VAK mural - Paperduck

Marcal

Vak mural

Largeur 250 mm
Hauteur 450 mm
Epaisseur 100 mm

Marcal - VAK totem - Paperduck

Marcal

Vak totem

Largeur 250 mm
Hauteur 1400 mm
Epaisseur 420 mm

Marcal - Vak - Paperduck

Composition des support VAK

  • Le support est constitué de deux profils assemblés par vissage et fermés à leur extrémité supérieure par une plaque d’aluminium de 25/10e d’épaisseur découpée au laser selon le dessin de la coupe formée par ces deux profils.
  • Il est anodisé naturel ou laqué époxy selon gamme RAL.
  • La fixation au sol est rendue non visible en assemblant les deux profils autour d’une platine en inox de 50/10e découpée au laser selon le dessin de la coupe formée par ces deux profils et connectée par ses trois perçages à 3 crosses d’ancrage en inox dans un massif béton en fondation.
  • Les informations sont en K-relief, avec transcription en braille et message audio préenregistré avec bouton d’activation.
  • La table Vak est autoportante et requiert un raccordement électrique pour la partie sonore.



Composition de la table VAK



  •
Ossature et platine de fixation acier galvanisé et thermolaqué.
  • Parement aluminium 40/10e sans raccord visible.
  • Traitement poudrage époxy satiné cuit au four. Couleur RAL à définir.
  • Inclinaison à 130°.
  • Marquage : Gravure haut relief 1,5 mm, 3 couleurs.
  • Accessibilité loi handicapsEquipement sonore pour malvoyant à intégrer. (Prévoir trappe d’accessibilité pour maintenance de ces équipements)
  • QR code en impression numérique 1 couleur.

  • Pose : Maintien par fourreaux scellés dans le sol béton, fixations invisibles.

Marcal - Vak - Paperduck
doigt lit texte braille sur plaque de signalétique
MARCAL_full_access-blanc

Sur la plupart de nos produits, il est possible d'y intégrer du braille ou du K-Relief.
Nous appelons ces méthodes :  le full access.

Marcal - Braille - Paperduck

Le braille est une réponse à tous ceux qui souhaitent faciliter l'intégration du public non-voyant à l'exploration des bâtiments.

Le braille est constitué de sphères en acier inoxydable de 1,5mm, incorporées à la matière du support.

Marcal - K-relief - Paperduck

Le K-relief est un système de lettres et de chiffres en relief collés sur le support.

Le relief est en ABS matte de 1mm d'épaisseur, résistant aux déchirures et aux rayures, flexible et isolant électrique. Les angles sont biseautés à 30º et sera fixé au support par le biais d'un adhésif acrylique de haute qualité de 0,050mm d'épaisseur.
