Marcal
aluminium
Design par pippo lionni
Full access

Skwizmi

Plaque de porte et système d’affichage reposant sur l’assemblage d’un profilé aluminium anodisé naturel et d’une plaque de PMMA (polyméthacrylate de méthyle). L’information signalétique se matérialise par impression du design graphique sur un film papier qui s’insère dans le support. La mise à jour des informations se fait simplement par l’utilisateur final.

Skwizmi© marcal est une gamme signalétique architecturale design destinée à équiper l’intérieur des bâtiments. La conception des supports signalétiques design skwizmi© marcal repose sur l’assemblage d’un profilé aluminium anodisé naturel et d’une plaque de PMMA (polyméthacrylate de méthyle). L’information signalétique se matérialise par impression du design graphique sur un film papier qui s’insère dans le support. La mise à jour des informations se fait simplement par l’utilisateur final grâce à un outil clé allen permettant l’ouverture de la face avant. Les produits s’installent par fixation mécanique ou par collage structural.

Skwizmi© marcal est un produit signalétique orienté transition énergétique de par son adhésion à l’économie circulaire. Les matériaux sont durables et favorisent un allongement de la durée de vie du produit pouvant dépasser 25 ans et repoussent les phases de réemploi, de réutilisation, de recyclage ou de valorisation des composants.

Les porte-étiquettes, porte-documents et plaques signalétiques murales design Skwizmi© marcal sont composés de trois hauteurs de profilé aluminium anodisé naturel.

Les références ski100 (ski102 à ski106) proposent une hauteur de 75mm et intègrent un système de pince porte document qui permet de «clipser» simplement un document sous le support signalétique pour une signalétique très modulable sans outils: zone d’affichage, planning, note de service, information temporaire…

Des PMMA de couleur fluo sont disponibles en option afin d’utiliser la couleur et l’intensité lumineuse des chants fluo comme élément de repère ou de hiérarchisation des informations du projet signalétique. Les faces avant peuvent aussi être fabriquées en aluminium anodisé naturel lorsque le marquage est permanent.

En savoir un peu

Skwizmi© marcal est une gamme signalétique architecturale design destinée à équiper l’intérieur des bâtiments. La conception des supports signalétiques design skwizmi© marcal repose sur l’assemblage d’un profilé aluminium anodisé naturel et d’une plaque de PMMA (polyméthacrylate de méthyle). L’information signalétique se matérialise par impression du design graphique sur un film papier qui s’insère dans le support. La mise à jour des informations se fait simplement par l’utilisateur final grâce à un outil clé allen permettant l’ouverture de la face avant. Les produits s’installent par fixation mécanique ou par collage structural.
Skwizmi© marcal est un produit signalétique orienté transition énergétique de par son adhésion à l’économie circulaire. Les matériaux sont durables et favorisent un allongement de la durée de vie du produit pouvant dépasser 25 ans et repoussent les phases de réemploi, de réutilisation, de recyclage ou de valorisation des composants.
Les porte-étiquettes, porte-documents et plaques signalétiques murales design Skwizmi© marcal sont composés de trois hauteurs de profilé aluminium anodisé naturel.

Les références ski100 (ski102 à ski106) proposent une hauteur de 75mm et intègrent un système de pince porte document qui permet de «clipser» simplement un document sous le support signalétique pour une signalétique très modulable sans outils: zone d’affichage, planning, note de service, information temporaire…

Des PMMA de couleur fluo sont disponibles en option afin d’utiliser la couleur et l’intensité lumineuse des chants fluo comme élément de repère ou de hiérarchisation des informations du projet signalétique. Les faces avant peuvent aussi être fabriquées en aluminium anodisé naturel lorsque le marquage est permanent.

Plus d'infos,

1 commande?

Marcal_partenaire-et-distributeur-officiel

Différents formats possibles

Ski_102_Alu-ano

Marcal

Ski 102

Largeur 105 mm
Hauteur 75 mm
Epaisseur 14 mm

Ski_103_Alu-ano

Marcal

Ski 103

Largeur 148,5 mm
Hauteur 75 mm
Epaisseur 14 mm

Ski_104_Alu-ano

Marcal

Ski 104

Largeur 210 mm
Hauteur 75 mm
Epaisseur 14 mm

Ski_105_Alu-ano

Marcal

Ski 105

Largeur 297 mm
Hauteur 75 mm
Epaisseur 14 mm

Ski_105_Alu-ano

Marcal

Ski 106

Largeur 420 mm
Hauteur 75 mm
Epaisseur 14 mm

Ski_302_Alu-ano

Marcal

Ski 302

Largeur 105 mm
Hauteur 105 mm
Epaisseur 5,5 mm

Ski_303_Alu-ano

Marcal

Ski 303

Largeur 148,5 mm
Hauteur 105 mm
Epaisseur 5,5 mm

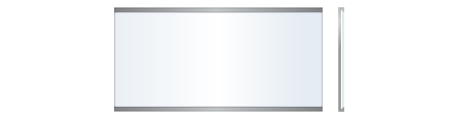

Ski_304_Alu-ano

Marcal

Ski 304

Largeur 210 mm
Hauteur 105 mm
Epaisseur 5,5 mm

Ski_305_Alu-ano

Marcal

Ski 305

Largeur 297 mm
Hauteur 105 mm
Epaisseur 5,5 mm

Ski_306_Alu-ano

Marcal

Ski 306

Largeur 420 mm
Hauteur 105 mm
Epaisseur 5,5 mm

Ski_203_Alu-ano

Marcal

Ski 203

Largeur 148,5 mm
Hauteur 215 mm
Epaisseur 5,5 mm

Ski_204_Alu-ano

Marcal

Ski 204

Largeur 210 mm
Hauteur 215 mm
Epaisseur 5,5 mm

Ski_205_Alu-ano

Marcal

Ski 205

Largeur 297 mm
Hauteur 215 mm
Epaisseur 5,5 mm

Ski_206_Alu-ano

Marcal

Ski 206

Largeur 420 mm
Hauteur 215 mm
Epaisseur 5,5 mm

Différents assemblages possibles

Marcal - Skwizmi - Ski 103

Marcal

Ski 103

Largeur 148,5 mm
Hauteur 75 mm
Epaisseur 14 mm

Marcal - Skwizmi - Ski 103 UA6

Marcal

Ski 103 + UA6

Largeur 148,5 mm
Hauteur 105 mm
Epaisseur 10 mm

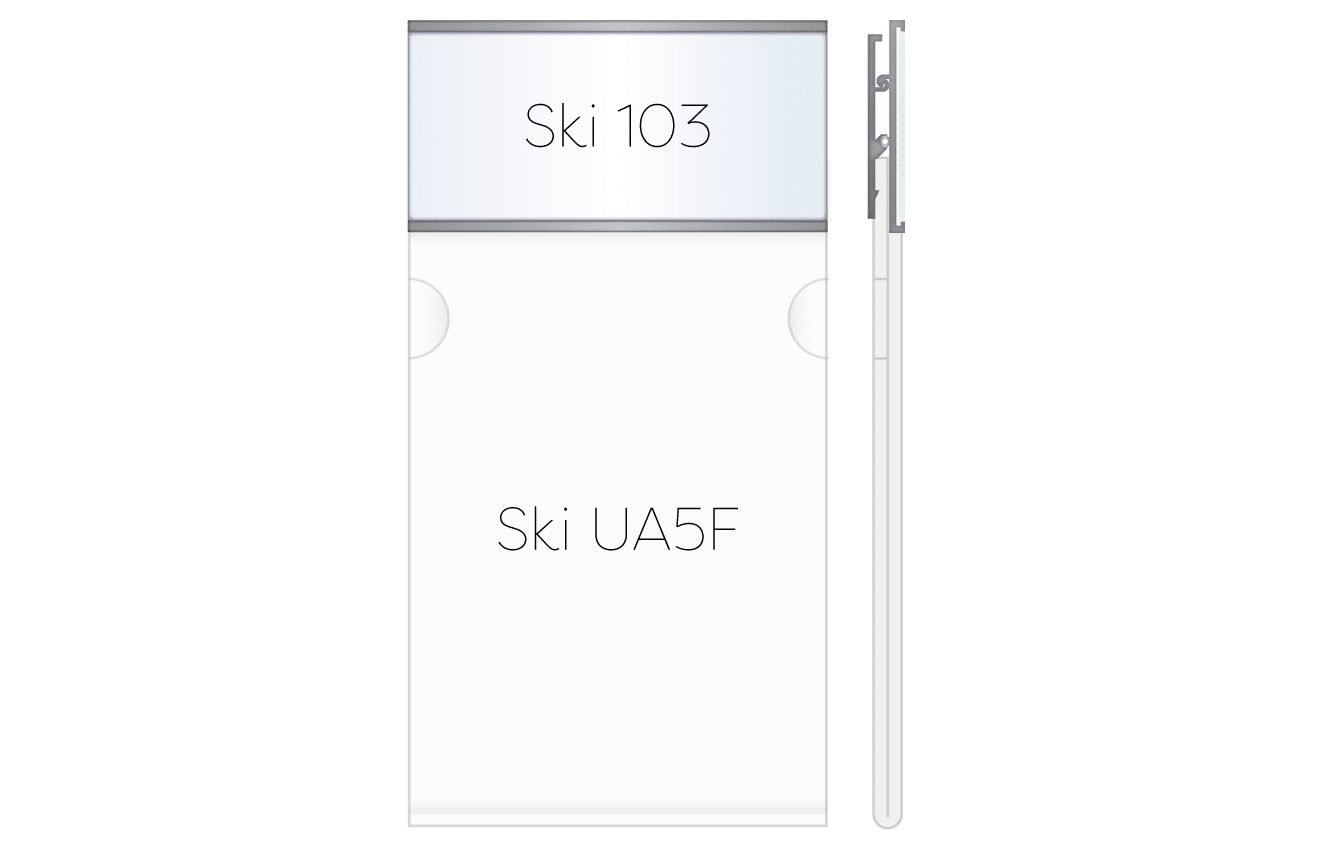

Marcal - Skwizmi - Ski 103 UA5F

Marcal

Ski 103 + UA5F

Largeur 148,5 mm
Hauteur 210 mm
Epaisseur 10 mm

Marcal - Skwizmi - Ski 104

Marcal

Ski 104

Largeur 210 mm
Hauteur 75 mm
Epaisseur 14 mm

Marcal - Skwizmi - Ski 104 UA5i

Marcal

Ski 104
+ option UA5i

Largeur 210 mm
Hauteur 148,5 mm
Epaisseur 10 mm

Marcal - Skwizmi - Ski 104 UA4F

Marcal

Ski 104
+ option UA4F

Largeur 210 mm
Hauteur 297 mm
Epaisseur 10 mm

Marcal - Skwizmi - Ski 105

Marcal

Ski 105

Largeur 297 mm
Hauteur 75 mm
Epaisseur 14 mm

Marcal - Skwizmi - Ski 105 UA4i

Marcal

Ski 105 + UA4i

Largeur 297 mm
Hauteur 210 mm
Epaisseur 10 mm

Marcal - Skwizmi - Ski 105 UA3F

Marcal

Ski 105 + UA3F

Largeur 297 mm
Hauteur 420 mm
Epaisseur 10 mm

Marcal - Skwizmi - Ski 106

Marcal

Ski 106

Largeur 420 mm
Hauteur 75 mm
Epaisseur 14 mm

Marcal - Skwizmi - Ski 106 UA3i

Marcal

Ski UA3i

Largeur 420 mm
Hauteur 297 mm
Epaisseur 10 mm

Marcal - Skwizmi - Ski 106 UA2F

Marcal

Ski UA2F

Largeur 420 mm
Hauteur 594 mm
Epaisseur 10 mm

Nos systèmes autoportants au sol

Ski_904_Alu-ano_autoportant-Marcal

Marcal

Ski 904

Largeur 210 mm
Hauteur 1050 mm
Epaisseur 270 mm

Ski_905_Alu-ano_autoportant

Marcal

Ski 905

Largeur 210 mm
Hauteur 1274 mm
Epaisseur 270 mm

Nos systèmes autoportants de table

Ski_524i_Alu-ano

Marcal

Ski 524i

Largeur 215 mm
Hauteur 297 mm
Epaisseur 107 mm

Ski_524F_Alu-ano

Marcal

Ski 524F

Largeur 215 mm
Hauteur 297 mm
Epaisseur 107 mm

Ski_504_Alu-ano

Marcal

Ski 504

Largeur 210 mm
Hauteur 373 mm
Epaisseur 107 mm

Nos systèmes suspendus

Marcal - Skwizmi - Ski 210 aluminium anodisé

Marcal

Ski 210

Largeur 1000 mm
Hauteur 216 mm
Epaisseur 40 mm

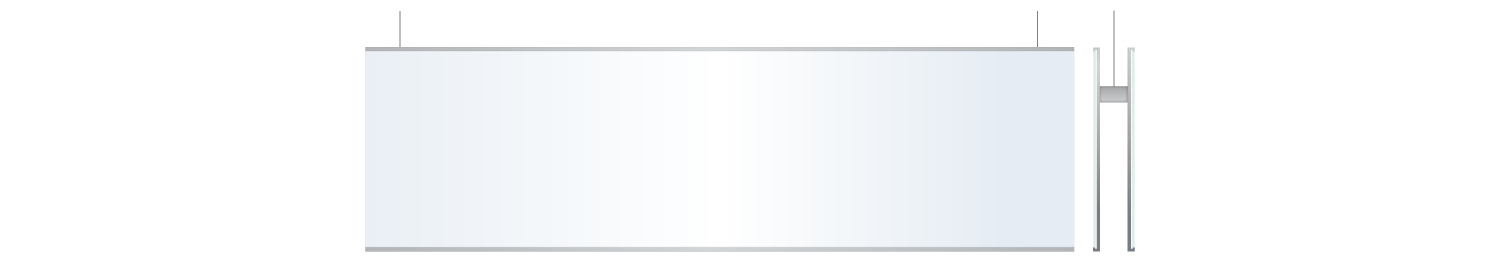

Marcal - Skwizmi - Ski 211 aluminium anodisé

Marcal

Ski 211

Largeur 750 mm
Hauteur 216 mm
Epaisseur 40 mm

Marcal - Skwizmi - Ski 215 aluminium anodisé

Marcal

Ski 215

Largeur 1500 mm
Hauteur 216 mm
Epaisseur 40 mm

Marcal - Skwizmi - Ski 310 aluminium anodisé

Marcal

Ski 310

Largeur 1000 mm
Hauteur 105 mm
Epaisseur 40 mm

Marcal - Skwizmi - Ski 311 aluminium anodisé

Marcal

Ski 311

Largeur 750 mm
Hauteur 105 mm
Epaisseur 40 mm

Marcal - Skwizmi - Ski 315 aluminium anodisé

Marcal

Ski 315

Largeur 1500 mm
Hauteur 105 mm
Epaisseur 40 mm

Le support est composé des éléments suivants :

    • Deux profils en aluminium extrudé de 2,5 mm d’épaisseur sectionné par sciage. Les deux profils deviennent solidaires en faisant coulisser le profil avant sur le profil arrière. Ils forment, ainsi assemblés autour de la charnière dessinée par leur section, une pince dont le ressort est donné par une lame glissée entre eux en partie supérieure.

    • Le profil arrière est fixé au mur par 2 vis à tête fraisée.

    • Le profil avant présente deux retours permettant de faire coulisser une plaque de PMMA (polyméthacrylate de méthyle). Les bords supérieur et inférieur de cette plaque sont affleurants avec les retours du profil aluminium et forment ensemble une surface plane qui constitue la façade du produit dans laquelle est insérée l’information signalétique imprimée sur un document papier. Le blocage du PMMA dans le profil aluminium sera assuré par une vis HC inox positionnée dans l’épaisseur du profil.

    • Une vis HC inox non visible bloque le coulissement du profil avant sur le profil arrière en verrouillant les deux profils en position.

Capture d’écran 2019-09-02 à 09.32.11
Capture d’écran 2019-09-02 à 10.30.20

Différentes couleurs possibles

(exemple avec un Ski 102)

Ski-102_Alu-insert-blanc

Aluminium anodisé

Plexi transparent

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Ski-102_Alu-jaune

Aluminium anodisé

Plexi transparent jaune

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

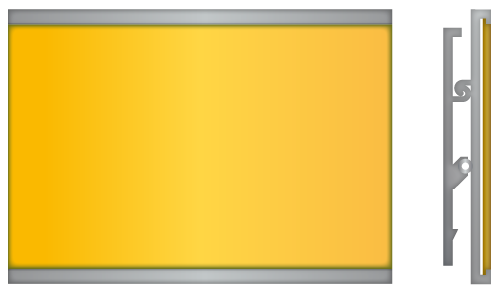

Ski-102_Alu-orange

Aluminium anodisé

Plexi transparent orange

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Ski-102_Alu-rouge

Aluminium anodisé

Plexi transparent rouge

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Ski-102_Alu-noir-insert-blanc

Aluminium anodisé noir

Plexi transparent

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Ski-102_Alu-noir-insert-jaune

Aluminium anodisé noir

Plexi transparent jaune

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Ski-102_Alu-noir-insert-orange

Aluminium anodisé noir

Plexi transparent orange

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Ski-102_Alu-noir-insert-rouge

Aluminium anodisé noir

Plexi transparent rouge

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

braille
MARCAL_full_access-blanc

Sur la plupart de nos produits, il est possible d'y intégrer du braille ou du K-Relief.
Nous appelons ces méthodes :  le full access.

Marcal - Braille - Paperduck

Le braille est une réponse à tous ceux qui souhaitent faciliter l'intégration du public non-voyant à l'exploration des bâtiments.

Le braille est constitué de sphères en acier inoxydable de 1,5mm, incorporées à la matière du support.

Marcal - K-relief - Paperduck

Le K-relief est un système de lettres et de chiffres en relief collés sur le support.

Le relief est en ABS matte de 1mm d'épaisseur, résistant aux déchirures et aux rayures, flexible et isolant électrique. Les angles sont biseautés à 30º et sera fixé au support par le biais d'un adhésif acrylique de haute qualité de 0,050mm d'épaisseur.

Marcal

Ski 302

Full access

Largeur 105 mm
Hauteur 105 mm
Epaisseur 5,5 mm

Ski-302-Aluminium-anodise-full-access-info
Ski-302-Aluminium-anodise-full-access-escaliers
Ski-302-Aluminium-anodise-full-ascenseur

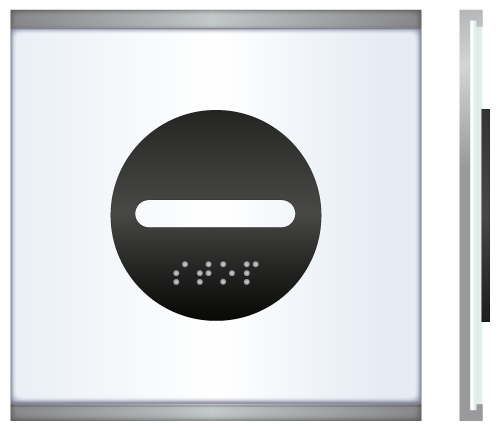

Ski-302-Aluminium-anodise-full-access-stop
Ski-302-Aluminium-anodise-full-access-PMR
Ski-302-Aluminium-anodise-full-access-WC
Ski-302-Aluminium-anodise-full-access-femme
Ski-302-Aluminium-anodise-full-access-homme
