Marcal
inox / laiton
full access

Podoinox

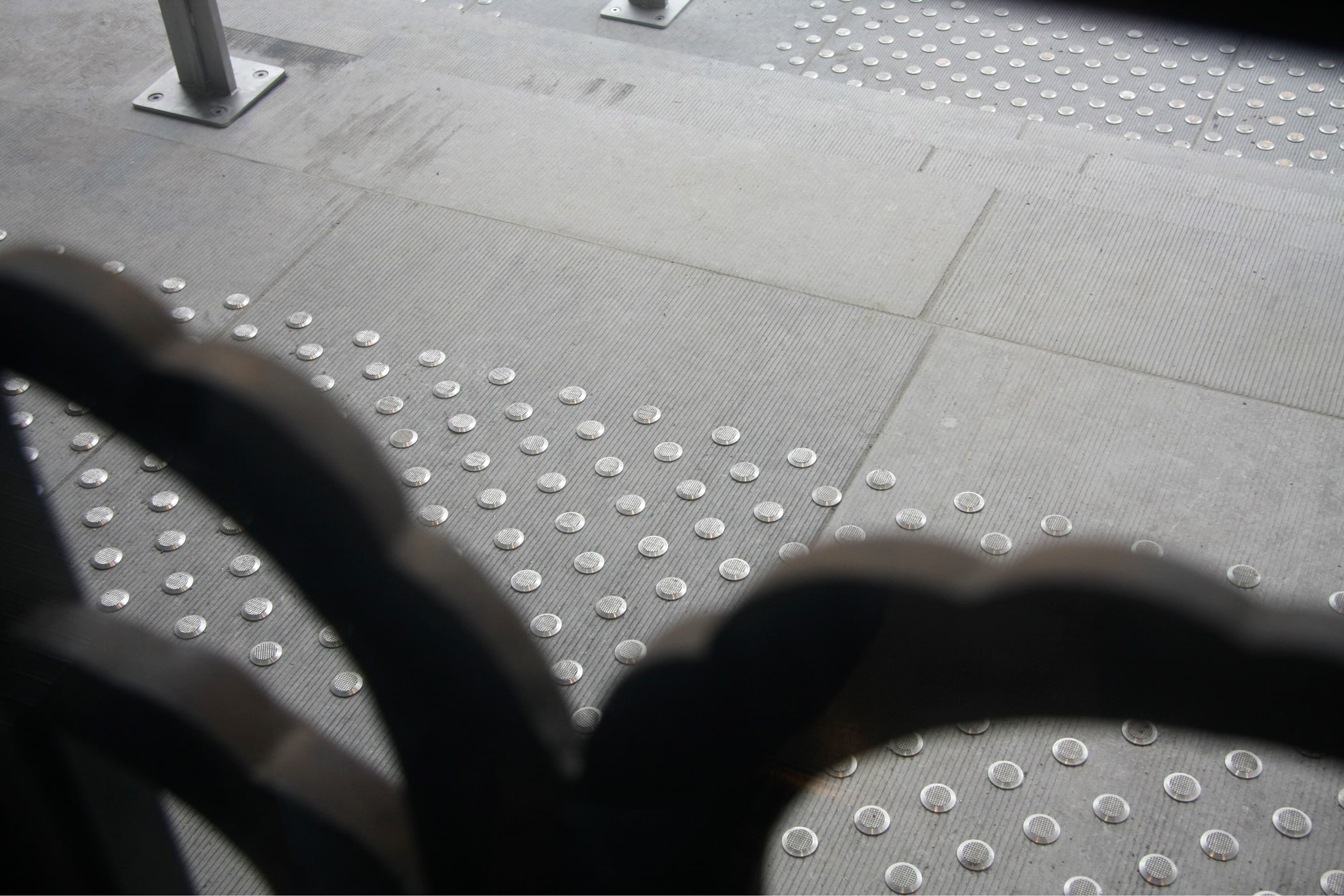

Zone d’éveil à la vigilance matérialisée par un ensemble de rangées de plots podotactiles fixées au sol. Elle est utilisée en haut des escaliers, afin de prévenir d’un danger de chute par un contraste visuel et tactile, ou pour créer un dispositif de guidage intérieur et/ou extérieur.

Podoinox© marcal propose des systèmes podotactiles pour créer des zones d’éveil à la vigilance ainsi que des cheminements accessibles pour guider le public à l’extérieur puis à l’intérieur des bâtiments.

Les zones d’éveil à la vigilance Podoinox© marcal sont matérialisées par un ensemble de rangées de plots podotactiles fixées au sol. Les espacements entre plots et rangées peuvent varier selon les préconisations du projet de la maitrise d’œuvre. Ces zones d’alerte sont utilisées en haut des escaliers, à 50 cm de la première marche, afin de prévenir d’un danger de chute, par un contraste visuel et tactile.

Les produits Podoinox© marcal « podo bouton in » et « podo bouton out » sont en inox 316 L, et équipés d’un insert pour ancrage mécanique et chimique dans le sol. La finition « in » est brossée pour un usage en intérieur, la finition « out » présente un revêtement en relief pour l’extérieur. Les finitions inox laiton brossé et ABS de couleur complètent la gamme Podoinox© marcal en offrant plus de choix de contraste visuel. Les gabarits d’installation standard de perçage-collage permettent de garantir l’alignement des plots en respectant un nombre de plots au mètre linéaire et une typologie d’implantation (NF P98-351). Les fiches techniques BEV 80, BEV 120 ou BEV 148 de la gamme signalétique Podoinox© marcal renseignent sur ces points.



Les cheminements Podoinox© marcal se dessinent au sol par un ensemble de barre de guidage. Le début, la fin et les éventuelles intersections du cheminement prennent la forme de zones d’alertes composées de plots. Afin d’optimiser les déplacements des usagers, des informations signalétiques complémentaires peuvent baliser les flux de circulation accessibles: totem, balise d’orientation, table d’orientation, plan tactile, marquage au sol.
Les produits Podoinox© marcal « podo barre in » et « podo barre out » sont en inox 316 L et équipés de trois inserts pour un ancrage mécanique et chimique dans le sol. Les barres « in » sont brossées et les barres « out » présentent un gaufrage antidérapant. Un inox en finition laiton brossé offre une solution de contraste complémentaire. Les gabarits d’installation standard proposent une largeur de 4 barres et une zone de début-fin-intersection de 25 plots minimum.

La méthodologie d’implantation et de positionnement des Podoinox© marcal figure dans la fiche technique « méthodologie ». La notice d’installation des Podoinox© marcal est décrite dans les fiches techniques « gabarit de perçage et de mise en œuvre cheminement podotactile » et gabarits « BEV ».

Des produits podotactiles complémentaires Podotone© marcal, Podoline© marcal, Cedo© marcal peuvent compléter le dispositif ou proposer une alternative face à un cahier des charges spécifique: pose sans perçage, diamètre de plot inférieur, contraste de couleur, gravure.

En savoir un peu

Podoinox© marcal propose des systèmes podotactiles pour créer des zones d’éveil à la vigilance ainsi que des cheminements accessibles pour guider le public à l’extérieur puis à l’intérieur des bâtiments.

Les zones d’éveil à la vigilance Podoinox© marcal sont matérialisées par un ensemble de rangées de plots podotactiles fixées au sol. Les espacements entre plots et rangées peuvent varier selon les préconisations du projet de la maitrise d’œuvre. Ces zones d’alerte sont utilisées en haut des escaliers, à 50 cm de la première marche, afin de prévenir d’un danger de chute, par un contraste visuel et tactile.
Les produits Podoinox© marcal « podo bouton in » et « podo bouton out » sont en inox 316 L, et équipés d’un insert pour ancrage mécanique et chimique dans le sol. La finition « in » est brossée pour un usage en intérieur, la finition « out » présente un revêtement en relief pour l’extérieur. Les finitions inox laiton brossé et ABS de couleur complètent la gamme Podoinox© marcal en offrant plus de choix de contraste visuel. Les gabarits d’installation standard de perçage-collage permettent de garantir l’alignement des plots en respectant un nombre de plots au mètre linéaire et une typologie d’implantation (NF P98-351). Les fiches techniques BEV 80, BEV 120 ou BEV 148 de la gamme signalétique Podoinox© marcal renseignent sur ces points.

Les cheminements Podoinox© marcal se dessinent au sol par un ensemble de barre de guidage. Le début, la fin et les éventuelles intersections du cheminement prennent la forme de zones d’alertes composées de plots. Afin d’optimiser les déplacements des usagers, des informations signalétiques complémentaires peuvent baliser les flux de circulation accessibles: totem, balise d’orientation, table d’orientation, plan tactile, marquage au sol.
Les produits Podoinox© marcal « podo barre in » et « podo barre out » sont en inox 316 L et équipés de trois inserts pour un ancrage mécanique et chimique dans le sol. Les barres « in » sont brossées et les barres « out » présentent un gaufrage antidérapant. Un inox en finition laiton brossé offre une solution de contraste complémentaire. Les gabarits d’installation standard proposent une largeur de 4 barres et une zone de début-fin-intersection de 25 plots minimum.

La méthodologie d’implantation et de positionnement des Podoinox© marcal figure dans la fiche technique « méthodologie ». La notice d’installation des Podoinox© marcal est décrite dans les fiches techniques « gabarit de perçage et de mise en œuvre cheminement podotactile » et gabarits « BEV ».

Des produits podotactiles complémentaires Podotone© marcal, Podoline© marcal, Cedo© marcal peuvent compléter le dispositif ou proposer une alternative face à un cahier des charges spécifique: pose sans perçage, diamètre de plot inférieur, contraste de couleur, gravure.

Plus d'infos,

1 commande?

Marcal_partenaire-et-distributeur-officiel

Usage intérieur

Marcal - Podoinox inox brossé intérieur - Paperduck

Marcal

Inox brossé

Largeur 35 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox laiton poli miroir intérieur - Paperduck

Marcal

Laiton brossé

Largeur 35 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox inox brossé intérieur - Paperduck

Marcal

Inox brossé

Largeur 280 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox laiton poli miroir intérieur - Paperduck

Marcal

Laiton brossé

Largeur 280 mm
Hauteur 35 mm
Epaisseur 5 mm

Usage extérieur

Marcal - Podoinox injection ABS RAL1006 extérieur - Paperduck

Marcal

Injection ABS RAL 1006

Largeur 35 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox injection ABS RAL7004 extérieur - Paperduck

Marcal

Injection ABS RAL 7004

Largeur 35 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox injection ABS RAL3011 extérieur - Paperduck

Marcal

Injection ABS RAL 3011

Largeur 35 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox injection ABS RAL 9004 extérieur - Paperduck

Marcal

Injection ABS RAL 9004

Largeur 35 mm
Hauteur 35 mm
Epaisseur 5 mm

Marcal - Podoinox Inox brossé avec relief extérieur - Paperduck

Marcal

Inox brossé avec relief

Largeur 280 mm
Hauteur 35 mm
Epaisseur 5 mm

Dispositif de guidage intérieur



  • Scellement au sol de 4 lignes de lames en fonte inox. Chaque lame inox 304L est d’un format de 280 x 35 x 5 mm.
  • Les lames inox sont moulées ainsi que les tiges de scellement. Les lames (ou barrettes) sont polies pour une utilisation en intérieur.

  • Fixation par scellement chimique des 3 tiges de scellement de 13 mm x 6 mm de diamètre.

  • La position des lames (12 lames au mètre linéaire) est définie par la maitrise d’œuvre.

plots en inox pour guidage au sol des personnes mal voyantes
Marcal - Podoinox extérieur - Paperduck

Dispositif de guidage extérieur



  • Scellement au sol de 4 lignes de lames en fonte inox. Chaque lame inox 304L est d’un format de 280 x 35 x 5 mm.

  • Les lames inox sont moulées ainsi que les tiges de scellement. Les lames (ou barrettes) sont polies pour une utilisation en extérieur.

  • Fixation par scellement chimique des 3 tiges de scellement de 13 mm x 6 mm de diamètre.

  • La position des lames (12 lames au mètre linéaire) est définie par la maitrise d’œuvre.
