Pile ou face

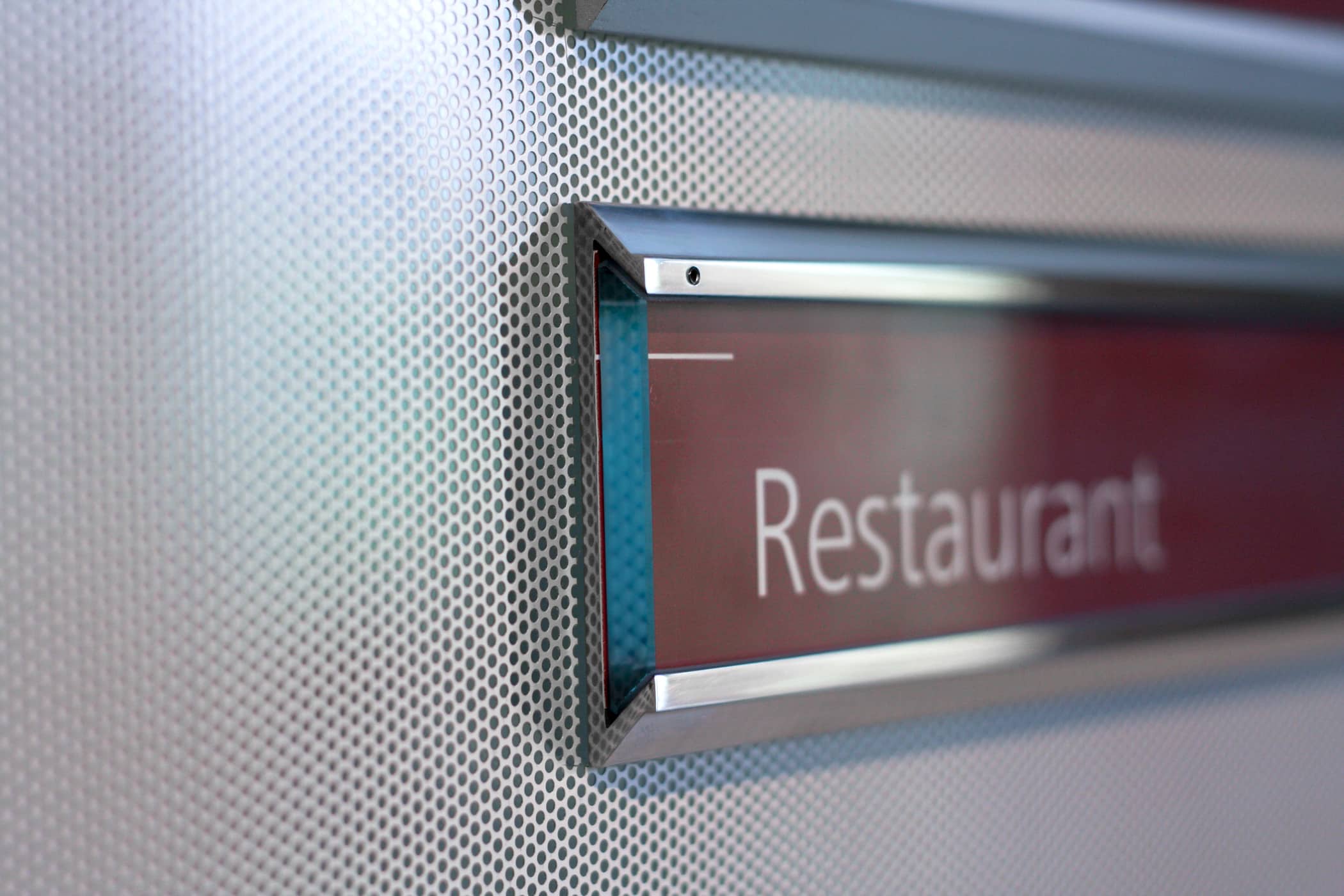

Deux types de plaques existent pouvant s’assembler. Les plaques signalétiques composées de face avant en verre trempé (références «pil»), qui offrent un contenu évolutif et les plaques signalétiques dont la face avant est en aluminium anodisé (références «face») , qui elles proposent un contenu permanent.

Pile-ou-face© marcal est une gamme de produit signalétique design, pour équiper l’intérieur des bâtiments qui nécessitent une organisation des flux de circulation: ERP, établissement recevant du public, tertiaire, administration, santé, culturel, etc… La fabrication des produits s’articule autour de profilés en aluminium avec une face avant en verre trempé de 8mm d’épaisseur. Deux types de plaques existent.

Les plaques signalétiques composées de face avant en verre trempé (références «pil») offrent un contenu évolutif: le volume de verre trempé se déplace en latéral et la mise à jour du contenu signalétique est accessible à l’utilisateur. Les plaques signalétiques dont la face avant est en aluminium anodisé (références «face») proposent un contenu permanent. L’assemblage et la connexion parfaite de ces deux types de plaques «pile» et «face» permettent de créer des typologies signalétiques adaptées aux informations à diffuser: partie structurelle et partie fonctionnelle.

Les finitions des profilés aluminium sont microbillées anodisé naturel ou aluminium poli miroir. La gamme signalétique Pile-ou-face© marcal se compose de nombreux formats d’affichage.

Deux hauteurs de profilés aluminium existent afin de permettre de traiter un large choix de typologies des projets signalétiques. Les profilés de type 100 (références «pil» et «face») ont une hauteur de 70mm et solutionnent les typologies de plaques de porte, pictogrammes, identifications de salles et de bureaux, sanitaires. Les profilés de type 200 (références «pil» et «face») possèdent une hauteur de 210mm et assurent les fonctions de balise directionnelle, de répertoire local d’ascenseur et d’escalier, et de répertoire général d’entrée.

Des typologies signalétiques complémentaires de présentoir, de chevalet et de pictogramme sanitaire, pictogramme escalier, pictogramme ascenseur viennent compléter la gamme Pile-ou-face© marcal. Le design graphique, qui personnalise la signalétique, se traduit par plusieurs types de marquage: impression sur film polyester, impression numérique, sérigraphie, vinyle semi-découpé, gravure mécanique ou laser. Les produits signalétiques Pile-ou-face© marcal sont compatibles avec le système full access@ marcal pour une écriture en K-relief et en braille, afin de répondre aux besoins de mise en accessibilité des projets signalétiques.

En savoir un peu

Pile-ou-face© marcal est une gamme de produit signalétique design, pour équiper l’intérieur des bâtiments qui nécessitent une organisation des flux de circulation: ERP, établissement recevant du public, tertiaire, administration, santé, culturel, etc… La fabrication des produits s’articule autour de profilés en aluminium avec une face avant en verre trempé de 8mm d’épaisseur. Deux types de plaques existent.

Les plaques signalétiques composées de face avant en verre trempé (références «pil») offrent un contenu évolutif: le volume de verre trempé se déplace en latéral et la mise à jour du contenu signalétique est accessible à l’utilisateur. Les plaques signalétiques dont la face avant est en aluminium anodisé (références «face») proposent un contenu permanent. L’assemblage et la connexion parfaite de ces deux types de plaques «pile» et «face» permettent de créer des typologies signalétiques adaptées aux informations à diffuser: partie structurelle et partie fonctionnelle.

Les finitions des profilés aluminium sont microbillées anodisé naturel ou aluminium poli miroir. La gamme signalétique Pile-ou-face© marcal se compose de nombreux formats d’affichage. Deux hauteurs de profilés aluminium existent afin de permettre de traiter un large choix de typologies des projets signalétiques. Les profilés de type 100 (références «pil» et «face») ont une hauteur de 70mm et solutionnent les typologies de plaques de porte, pictogrammes, identifications de salles et de bureaux, sanitaires. Les profilés de type 200 (références «pil» et «face») possèdent une hauteur de 210mm et assurent les fonctions de balise directionnelle, de répertoire local d’ascenseur et d’escalier, et de répertoire général d’entrée.

Des typologies signalétiques complémentaires de présentoir, de chevalet et de pictogramme sanitaire, pictogramme escalier, pictogramme ascenseur viennent compléter la gamme Pile-ou-face© marcal. Le design graphique, qui personnalise la signalétique, se traduit par plusieurs types de marquage: impression sur film polyester, impression numérique, sérigraphie, vinyle semi-découpé, gravure mécanique ou laser. Les produits signalétiques Pile-ou-face© marcal sont compatibles avec le système full access@ marcal pour une écriture en K-relief et en braille, afin de répondre aux besoins de mise en accessibilité des projets signalétiques.

Marcal_partenaire-et-distributeur-officiel

Plus d'infos,

1 commande?

Marcal_partenaire-et-distributeur-officiel
Marcal - Pile ou face - Pil 101 V - Paperduck

 Marcal

Pil 101 V

Largeur 70 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 102 V - Paperduck

Marcal

Pil 102 V

Largeur 140 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 104 V - Paperduck

Marcal

Pil 104 V

Largeur 210 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 106 V - Paperduck

Marcal

Pil 106 V

Largeur 420 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 101 V - Paperduck

 Marcal

Face 101 V

Largeur 70 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 102 V - Paperduck

Marcal

Face 102 V

Largeur 140 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 104 V - Paperduck

Marcal

Face 104 V

Largeur 210 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 106 V - Paperduck

Marcal

Face 106 V

Largeur 420 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 802 V - Paperduck

 Marcal

Pil 802 V

Largeur 90 mm
Hauteur 210 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 202 V - Paperduck

Marcal

Pil 202 V

Largeur 90 mm
Hauteur 210 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 204 V - Paperduck

Marcal

Pil 204 V

Largeur 210 mm
Hauteur 210 mm
Epaisseur 11 mm

Marcal - Pile ou face - Pil 206 V - Paperduck

Marcal

Pil 206 V

Largeur 420 mm
Hauteur 210 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 202 - Paperduck

Marcal

Face 202

Largeur 90 mm
Hauteur 210 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 204 - Paperduck

Marcal

Face 204

Largeur 210 mm
Hauteur 210 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 206 - Paperduck

Marcal

Face 206

Largeur 420 mm
Hauteur 210 mm
Epaisseur 11 mm

Version autoportante de table

Marcal - Pile ou face - Face 504 V - Paperduck

Marcal

Pil 504 V

Largeur 210 mm
Hauteur 70 mm
Epaisseur 70 mm

Marcal - Pile ou face - Pil 524 V - Paperduck

Marcal

Pil 524 V

Largeur 210 mm
Hauteur 210 mm
Epaisseur 70 mm

Version autoportante sol

Marcal - Pile ou face - Pil 904 P - Paperduck

Marcal

Pil 904 P

Largeur 210 mm
Hauteur 1155 mm
Epaisseur 270 mm

Fenêtre 210 x 210 x 11 mm

Différentes finitions possibles

Texture Marcal Aluminium anodisé incolore

Aluminium poli miroir

Texture Marcal Aluminium anodisé

Aluminium microbillé anodisé

plaque de porte en aluminium avec braille et lettre extrudées

Côté Pile :




  • Un profil aluminium extrudé de 3 mm d’épaisseur sectionné par sciage.

  • Ce profil présente deux retours à 45° permettant de faire coulisser un verre dont les chants horizontaux sont coupés à 45°.

  • Les chants verticaux du verre seront polis avec des arêtes légèrement abattues.

  • Le blocage du verre dans le profil aluminium sera assuré par une vis HC pointeau en inox d’un diamètre inférieur à 2 mm.

  • L’information sera imprimée sur un papier polyester par imprimante laser ou jet d’encre.

  • Le profil sera soit poli miroir soit microbillé et anodisé naturel.

  • Le traitement du profil sera réalisé après sciage afin que les chants aient un traitement identique à la face visible.

  • La fixation du support sera assurée par collage structural ou vissage non visible (vis fraisées incluses dans l’épaisseur du profil).

Côté Face :




  • Un profil aluminium extrudé de 3 mm d’épaisseur sectionné par sciage.

  • Ce profil présente deux retours à 45° permettant de faire coulisser une plaque de PMMA (polyméthacrylate de méthyle) dont les chants horizontaux sont coupés à 45°.

  • Les chants verticaux de la plaque de PMMA seront polis.

  • Le blocage du verre dans le profil aluminium sera assuré par une vis HC pointeau en inox d’un diamètre inférieur à 2 mm.

  • Le profil sera microbillé et anodisé naturel.

  • Le traitement du profil sera réalisé après sciage afin que les chants aient un traitement identique à la face visible.

  • La fixation du support sera assurée par collage structural ou vissage non visible (vis fraisées incluses dans l’épaisseur du profil) après avoir fait coulisser le profil aluminium à sa position.

zoom sur coin de signalétique marcal face
doigt lit texte braille sur plaque de signalétique
MARCAL_full_access-blanc

Sur la plupart de nos produits, il est possible d'y intégrer du braille ou du K-Relief.
Nous appelons ces méthodes :  le full access.

Marcal - Braille - Paperduck

Le braille est une réponse à tous ceux qui souhaitent faciliter l'intégration du public non-voyant à l'exploration des bâtiments.

Le braille est constitué de sphères en acier inoxydable de 1,5mm, incorporées à la matière du support.

Marcal - K-relief - Paperduck

Le K-relief est un système de lettres et de chiffres en relief collés sur le support.

Le relief est en ABS matte de 1mm d'épaisseur, résistant aux déchirures et aux rayures, flexible et isolant électrique. Les angles sont biseautés à 30º et sera fixé au support par le biais d'un adhésif acrylique de haute qualité de 0,050mm d'épaisseur.

Marcal

Face 101

Full access

Largeur 70 mm
Hauteur 70 mm
Epaisseur 11 mm

Marcal - Pile ou face - Face 101 full access info - Paperduck
Marcal - Pile ou face - Face 101 full access Escalier - Paperduck
Marcal - Pile ou face - Face 101 full access Ascenseur - Paperduck
Marcal - Pile ou face - Face 101 stop - Paperduck
Marcal - Pile ou face - Face 101 full access PMR - Paperduck
Marcal - Pile ou face - Face 101 full access WC - Paperduck
Marcal - Pile ou face - Face 101 full access Femme - Paperduck
Marcal - Pile ou face - Face 101 full access Homme - Paperduck
