Marcal
aluminium
full access

Design par gérard plénacoste

Opalescent

Solution murale ou autoportante, composée de l’assemblage d’une plaque en aluminium anodisé et d’un verre trempé à l’aide d’une patte de fixation. Le contenu, qu’il soit directionnel, informatif ou de signalétique de sécurité incendie, peut être géré simplement par les utilisateurs.

Opalescent© marcal propose des supports signalétiques intérieurs. Les petits formats signalétiques se composent d’une plaque en aluminium anodisé et d’un verre trempé qui sont assemblés à l’aide d’une patte de fixation en aluminium (opa 100).
Ces formats désignent généralement les locaux techniques, les sanitaires, les bureaux et salles de réunions, les numéros d’appartement ou de chambres.
Les plus grands formats signalétiques (A4, A3, A2 et A1) sont composés de deux plaques de verre trempé maintenus par deux ou quatre pattes de fixation (opa 200).
Les pattes de fixation existent en plusieurs finitions aluminium: poli miroir, brossé anodisé naturel ou microbillé anodisé naturel.

Les typologies d’usage sont d’avantage orientées vers les éléments directionnels et d’orientation ainsi que les répertoires d’étage situés à proximité des circulations verticales et horizontales.

Les informations de sécurité incendie (plan de sécurité, plan d’évacuation incendie, plan général d’intervention, consignes de sécurité) peuvent aussi être diffusée avec ces supports signalétiques.
Des présentoirs d’accueil, des autoportants, cartels, drapeaux et de nombreux pictogrammes full access (braille et K-relief) complètent la gamme signalétique Opalescent© marcal.

Ces systèmes sont évolutifs et les mises à jours, fréquentes en signalé- tique, peuvent être gérées par les utilisateurs simplement (impression papier). La fixation des produits peut se faire par collage structural et/ou par fixation mécanique.

En savoir un peu
Opalescent© marcal propose des supports signalétiques intérieurs. Les petits formats signalétiques se composent d’une plaque en aluminium anodisé et d’un verre trempé qui sont assemblés à l’aide d’une patte de fixation en aluminium (opa 100).
Ces formats désignent généralement les locaux techniques, les sanitaires, les bureaux et salles de réunions, les numéros d’appartement ou de chambres.
Les plus grands formats signalétiques (A4, A3, A2 et A1) sont composés de deux plaques de verre trempé maintenus par deux ou quatre pattes de fixation (opa 200).
Les pattes de fixation existent en plusieurs finitions aluminium: poli miroir, brossé anodisé naturel ou microbillé anodisé naturel.
Les typologies d’usage sont d’avantage orientées vers les éléments directionnels et d’orientation ainsi que les répertoires d’étage situés à proximité des circulations verticales et horizontales.
Les informations de sécurité incendie (plan de sécurité, plan d’évacuation incendie, plan général d’intervention, consignes de sécurité) peuvent aussi être diffusée avec ces supports signalétiques.
Des présentoirs d’accueil, des autoportants, cartels, drapeaux et de nombreux pictogrammes full access (braille et K-relief) complètent la gamme signalétique Opalescent© marcal.
Ces systèmes sont évolutifs et les mises à jours, fréquentes en signalé- tique, peuvent être gérées par les utilisateurs simplement (impression papier). La fixation des produits peut se faire par collage structural et/ou par fixation mécanique.

Plus d'infos,

1 commande?

Marcal_partenaire-et-distributeur-officiel

Plusieurs finitions possibles

Marcal - Opalescent finition Aluminium poli miroir - Paperduck

Aluminium poli miroir

Marcal - Opalescent finition Aluminium brossé anodisé naturel - Paperduck

Aluminium brossé anodisé naturel

Marcal - Opalescent finition Aluminium microbillé anodisé naturel - Paperduck

Aluminium microbillé anodisé naturel

Opa V

Aluminium + verre trempé
En version autoportante de bureau ou murale

Marcal - Opalescent 512 V - Paperduck

Marcal

Opa 512 V

Largeur 150 mm
Hauteur 75 mm
Epaisseur 95 mm

Marcal - Opalescent 532 V - Paperduck

Marcal

Opa 532 V

Largeur 150 mm
Hauteur 75 mm
Epaisseur 95 mm

Marcal - Opalescent 504 V - Paperduck

Marcal

Opa 504 V

Largeur 210 mm
Hauteur 297 mm
Epaisseur 115 mm

Marcal - Opalescent 301 V - Paperduck

Marcal

Opa 301 V

Largeur 90 mm
Hauteur 45 mm
Epaisseur 17 mm

En horizontal ou en vertical

Marcal - Opalescent 102 V - Paperduck

Marcal

Opa 102 V

Largeur 150 mm
Hauteur 75 mm
Epaisseur 17 mm

En horizontal ou en vertical

Marcal - Opalescent 103 V - Paperduck

Marcal

Opa 103 V

Largeur 150 mm
Hauteur 150 mm
Epaisseur 17 mm

Marcal - Opalescent 803 V - Paperduck

Marcal

Opa 803 V

Largeur 150 mm
Hauteur 150 mm
Epaisseur 17 mm

Opa VV

Avec 2 vitres en verre trempé en version murale
Marcal - Opalescent 200 A4 VV - Paperduck

Marcal

Opa 200 A4 VV

Largeur 210 mm
Hauteur 297 mm
Epaisseur 22 mm

Marcal - Opalescent 200 A3 VV - Paperduck

Marcal

Opa 200 A3 VV

Largeur 297 mm
Hauteur 420 mm
Epaisseur 22 mm

Marcal - Opalescent 200 A2 VV - Paperduck

Marcal

Opa 200 A2 VV

Largeur 420 mm
Hauteur 594 mm
Epaisseur 22 mm

Marcal - Opalescent 200 A1 VV - Paperduck

Marcal

Opa 200 A1 VV

Largeur 594 mm
Hauteur 840 mm
Epaisseur 22 mm

Opa autoportant

Marcal - Opalescent 903 autoportant - Paperduck

Marcal

Opa 903

Largeur 180 mm
Hauteur 1200 mm
Epaisseur 270 mm

Le support peut accueillir une feuille carrée (150 x 150 mm)

Marcal - Opalescent 900 A4 autoportant - Paperduck

Marcal

Opa 900 A4

Largeur 210 mm
Hauteur 1347 mm
Epaisseur 270 mm

Le support peut acceuillir une feuille A4 (210 x 297 mm)

Les pattes

Marcal - Opalescent 100 pattes - Paperduck

Marcal

Opa 100

Largeur 49 mm
Hauteur 79 mm
Epaisseur 17 mm

Marcal - Opalescent 200 pattes - Paperduck

Marcal

Opa 200

Largeur 49 mm
Hauteur 79 mm
Epaisseur 22 mm

Marcal - Opalescent 300 pattes - Paperduck

Marcal

Opa 300

Largeur 25 mm
Hauteur 40 mm
Epaisseur 17 mm

Marcal - Opalescent 400 pattes - Paperduck

Marcal

Opa 400

Largeur 25 mm
Hauteur 40 mm
Epaisseur 22 mm

Marcal - Opalescent 500 pattes - Paperduck

Marcal

Opa 500

Largeur 49 mm
Hauteur 49 mm
Epaisseur 22 mm

Marcal - Opalescent 600 pattes - Paperduck

Marcal

Opa 600

Largeur 49 mm
Hauteur 49 mm
Epaisseur 22 mm

Marcal - Opalescent 700 pattes - Paperduck

Marcal

Opa 700

Largeur 49 mm
Hauteur 49 mm
Epaisseur 22 mm

braille
MARCAL_full_access-blanc

Sur la plupart de nos produits, il est possible d'y intégrer du braille ou du K-Relief.
Nous appelons ces méthodes :  le full access.

Marcal - Braille - Paperduck

Le braille est une réponse à tous ceux qui souhaitent faciliter l'intégration du public non-voyant à l'exploration des bâtiments.

Le braille est constitué de sphères en acier inoxydable de 1,5mm, incorporées à la matière du support.

Marcal - K-relief - Paperduck

Le K-relief est un système de lettres et de chiffres en relief collés sur le support.

Le relief est en ABS matte de 1mm d'épaisseur, résistant aux déchirures et aux rayures, flexible et isolant électrique. Les angles sont biseautés à 30º et sera fixé au support par le biais d'un adhésif acrylique de haute qualité de 0,050mm d'épaisseur.

Marcal

Opa 102

Full access

Largeur 150 mm
Hauteur 75 mm
Epaisseur 17 mm

Marcal - Opalescent 102 Infos - Paperduck
Marcal - Opalescent 102 Escalier - Paperduck
Marcal - Opalescent 102 Ascenseur - Paperduck
Marcal - Opalescent 102 Stop - Paperduck
Marcal - Opalescent 102 PMR - Paperduck
Marcal - Opalescent 102 WC - Paperduck
Marcal - Opalescent 102 Femme - Paperduck
Marcal - Opalescent 102 Homme - Paperduck

Le support est composé des éléments suivants :



  • Une patte de fixation réalisée en fonte aluminium. La partie visible de la patte représentera un carré de 25 mm dont la face avant sera convexe.

  • La patte supporte un porte-document composé d’un ensemble verre trempé / aluminium anodisé thermoformé, qui permettent l’insertion d’un document papier.

  • Le blocage de l’ensemble porte-document sera assuré par une vis HC pointeau en inox d’un diamètre inférieur à 4 mm.

  • Finition du bloc : polissage, microbillage et anodisation naturelle.

  • L’élément en verre sera poli sur les chants avec des arêtes légèrement abattues.

  • Les éléments en aluminium seront microbillés sur les chants.

  • La fixation du support sera réalisée par vissage non visible.

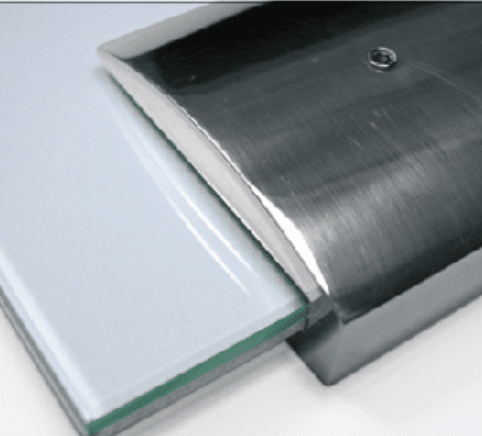

zoom sur patte de fixation en aluminium pour Opalescent marcal
