Marcal
aluminium
option led
Design par roviras y torrente

Link

Disponible en différentes versions : totems, suspendues et murales. Cette large gamme aux possibilités nombreuses peut être personnalisée, lumineuse et peut également comporter des modules photovoltaïques

Marcal_partenaire-et-distributeur-officiel

Plus d'infos,

1 commande?

Marcal_partenaire-et-distributeur-officiel

Link© marcal est une large gamme de produits signalétiques design fabriquées par assemblage de profilés aluminium anodisé naturel de haute qualité.

Les totems signalétiques utilisent des profilés de largeur 250mm pour créer différentes hauteurs de totems. L’épaisseur finale est de 100mm et les vis de fixation sont en inox.
Un bouchon supérieur usiné s’encastre dans les deux profils aluminium. Une platine de fixation permet un ancrage invisible dans le sol existant ou dans un massif béton en fondation. Une version autoportante pour l’intérieur offre une zone d’affichage évolutive.

Ces totems signalétiques peuvent être personnalisés (recto et verso) par marquage vinyle semi-découpé, par impression numérique, par peinture (thermolaquage) selon nuancier RAL, par gravure ou sérigraphie. Ces totems couvrent plusieurs typologies de signalétique extérieure pour les flux piétons, cyclistes et véhicules: enseigne extérieure, totem d’identification de bâtiment, balise directionnelle, point d’information. L’affectation d’une hauteur de produit à un type de public permet de hiérarchiser les informations pour créer une signalétique fonctionnelle. Plusieurs totems peuvent être regroupés et alignés afin d’augmenter la zone de marquage, de gagner en clarté pour les directionnelles, ou en visibilité pour les enseignes.

Les points de rassemblements extérieurs pour la sécurité incendie peuvent aussi être signalés par l’utilisation de ces totems signalétiques.

Ces totems Link© marcal se déclinent également en version solaire. Des modules photovoltaïques monocristallins sont intégrés à la structure du totem signalétique afin de charger la batterie solaire. Ces totems sont lumineux (LED) et les plages d’éclairage sont programmables. La liberté d’implantation est totale, car la signalétique est déconnectée du réseau électrique. En conséquence, les coûts d’installation sont largement réduits.

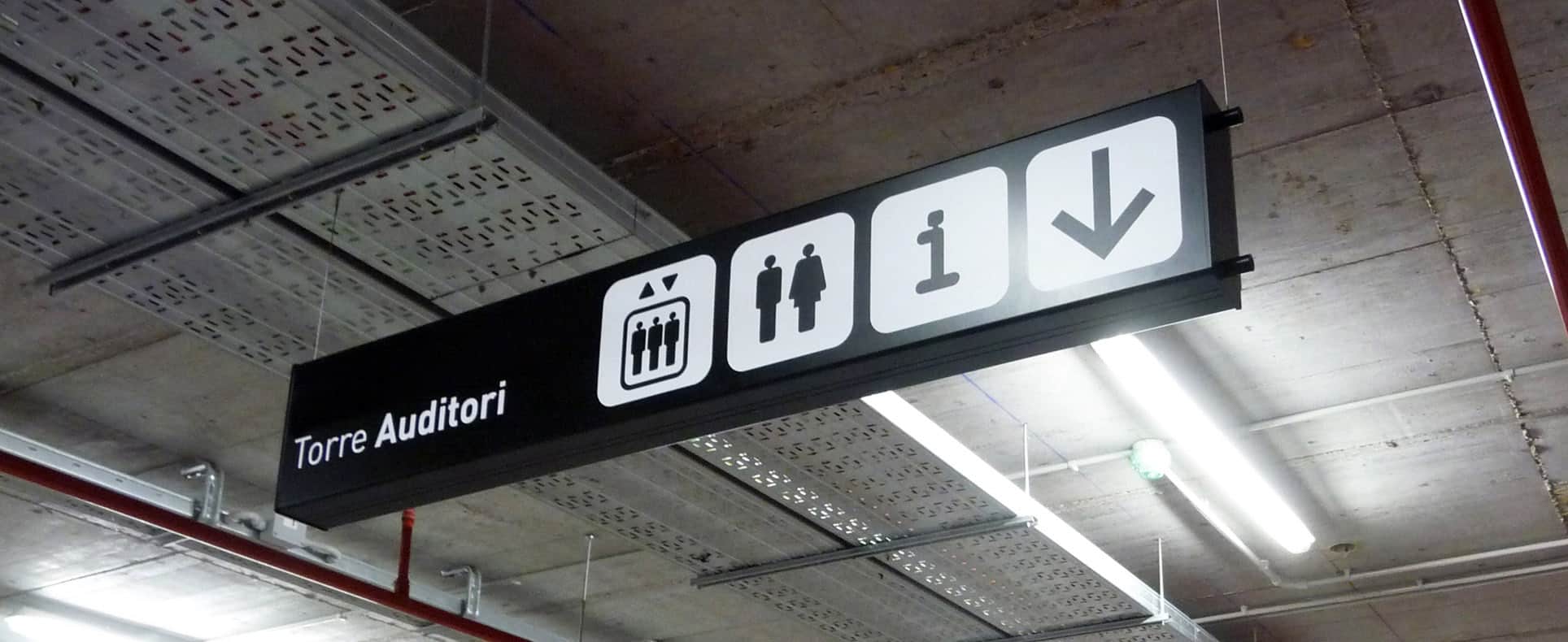

Link© marcal propose aussi des produits signalétiques suspendus, lumineux ou non, afin de traiter les besoins des zones de parking. Trois hauteurs de profilés permettent de nombreux formats afin de s’adapter aux contraintes d’installation et de marquage des textes et graphismes. La signalétique des parkings est un élément de sécurité qui comprend la limitation physique de hauteur à l’entrée des parkings et la gestion des flux de circulation véhicule et piétons (interactions, flux retour, sorties).

Link© marcal se décline aussi en signalétique murale intérieure: plaque de porte, plaque de bureau, identification murale ou en drapeau, et pictogramme full access© en K-relief avec écriture braille.

En savoir un peu

Link© marcal est une large gamme de produits signalétiques design fabriquées par assemblage de profilés aluminium anodisé naturel de haute qualité.

Les totems signalétiques utilisent des profilés de largeur 250mm pour créer différentes hauteurs de totems. L’épaisseur finale est de 100mm et les vis de fixation sont en inox.
Un bouchon supérieur usiné s’encastre dans les deux profils aluminium. Une platine de fixation permet un ancrage invisible dans le sol existant ou dans un massif béton en fondation. Une version autoportante pour l’intérieur offre une zone d’affichage évolutive.

Ces totems signalétiques peuvent être personnalisés (recto et verso) par marquage vinyle semi-découpé, par impression numérique, par peinture (thermolaquage) selon nuancier RAL, par gravure ou sérigraphie. Ces totems couvrent plusieurs typologies de signalétique extérieure pour les flux piétons, cyclistes et véhicules: enseigne extérieure, totem d’identification de bâtiment, balise directionnelle, point d’information. L’affectation d’une hauteur de produit à un type de public permet de hiérarchiser les informations pour créer une signalétique fonctionnelle. Plusieurs totems peuvent être regroupés et alignés afin d’augmenter la zone de marquage, de gagner en clarté pour les directionnelles, ou en visibilité pour les enseignes.
Les points de rassemblements extérieurs pour la sécurité incendie peuvent aussi être signalés par l’utilisation de ces totems signalétiques.

Ces totems Link© marcal se déclinent également en version solaire. Des modules photovoltaïques monocristallins sont intégrés à la structure du totem signalétique afin de charger la batterie solaire. Ces totems sont lumineux (LED) et les plages d’éclairage sont programmables. La liberté d’implantation est totale, car la signalétique est déconnectée du réseau électrique. En conséquence, les coûts d’installation sont largement réduits.

Link© marcal propose aussi des produits signalétiques suspendus, lumineux ou non, afin de traiter les besoins des zones de parking. Trois hauteurs de profilés permettent de nombreux formats afin de s’adapter aux contraintes d’installation et de marquage des textes et graphismes. La signalétique des parkings est un élément de sécurité qui comprend la limitation physique de hauteur à l’entrée des parkings et la gestion des flux de circulation véhicule et piétons (interactions, flux retour, sorties).

Link© marcal se décline aussi en signalétique murale intérieure: plaque de porte, plaque de bureau, identification murale ou en drapeau, et pictogramme full access© en K-relief avec écriture braille.

Totem

Marcal - Link 644

Marcal

Link 644 A3

Largeur 250 mm
Hauteur 1400 mm
Epaisseur 100 mm

Marcal - Link 645

Marcal

Link 645

Largeur 250 mm
Hauteur 1500 mm
Epaisseur 100 mm

Marcal - Link 655

Marcal

Link 655

Largeur 250 mm
Hauteur 2000 mm
Epaisseur 100 mm

Marcal - Link 685

Marcal

Link 685

Largeur 250 mm
Hauteur 2500 mm
Epaisseur 100 mm

Marcal - Link 695

Marcal

Link 695

Largeur 250 mm
Hauteur 3000 mm
Epaisseur 100 mm

Totem

+ LED

Peinture époxy noir, option charte RAL sur demande
Marcal - Link 635 PV

Marcal

Link 635 PV

Largeur 250 mm
Hauteur 1000 mm
Epaisseur 100 mm

Marcal - Link 644 - PV - Paperduck

Marcal

Link 644 PV

Largeur 250 mm
Hauteur 1400 mm
Epaisseur 100 mm

Marcal - Link 655 PV

Marcal

Link 655 PV

Largeur 250 mm
Hauteur 2000 mm
Epaisseur 100 mm

Marcal - Link 695 PV

Marcal

Link 685 PV

Largeur 250 mm
Hauteur 2500 mm
Epaisseur 100 mm

Suspendus

Marcal - Link 263

Marcal

Link 263

Largeur 1500 mm
Hauteur 100 mm
Epaisseur 46,6 mm

Marcal - Link 273

Marcal

Link 273

Largeur 2000 mm
Hauteur 100 mm
Epaisseur 46,6 mm

Marcal - Link 283

Marcal

Link 283

Largeur 2500 mm
Hauteur 100 mm
Epaisseur 46,6 mm

Marcal - Link 293

Marcal

Link 293

Largeur 3000 mm
Hauteur 100 mm
Epaisseur 46,6 mm

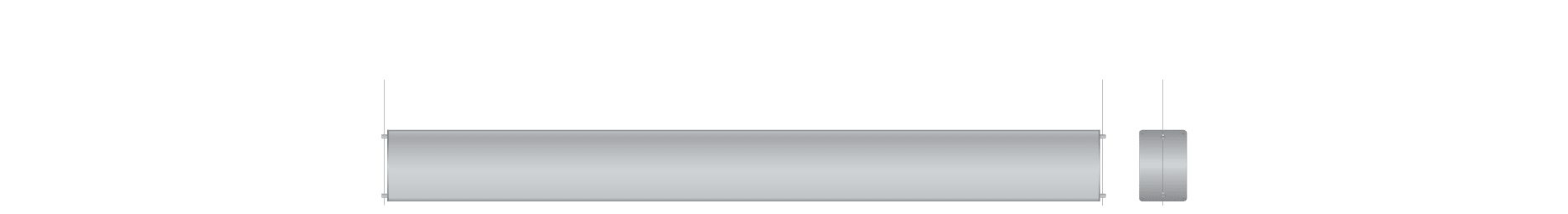

Marcal - Link 463

Marcal

Link 463

Largeur 1500 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 473

Marcal

Link 473

Largeur 2000 mm
Hauteur 150 mm
Epaisseur 100 mm

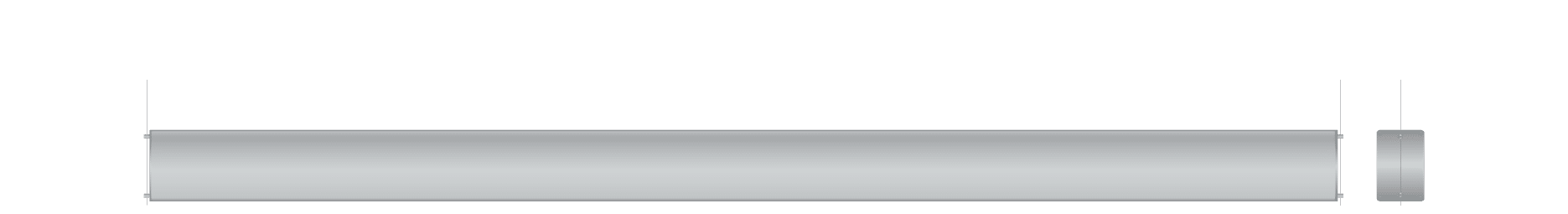

Marcal - Link 483 - Paperduck

Marcal

Link 483

Largeur 2500 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 493 - Paperduck

Marcal

Link 493

Largeur 3000 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 663 - Paperduck

Marcal

Link 663

Largeur 1500 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 673 - Paperduck

Marcal

Link 673

Largeur 2000 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 683 - Paperduck

Marcal

Link 683

Largeur 2500 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 693 - Paperduck

Marcal

Link 693

Largeur 3000 mm
Hauteur 250 mm
Epaisseur 100 mm

Suspendus
+ LED

Marcal - Link 463 C6 - Paperduck

Marcal

Link 463 C6

Largeur 1500 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 473 C7 - Paperduck

Marcal

Link 473 C7

Largeur 2000 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 483 C8 - Paperduck

Marcal

Link 483 C8

Largeur 2500 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 493 C9 - Paperduck

 Marcal

Link 493 C9

Largeur 3000 mm
Hauteur 150 mm
Epaisseur 100 mm

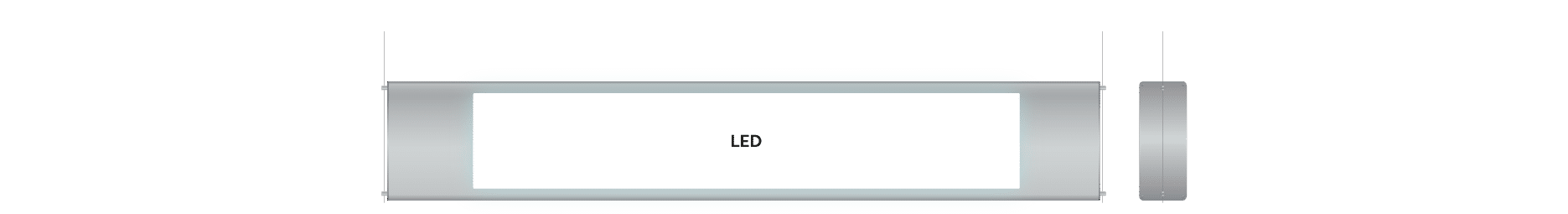

Marcal - Link 663 C6 - Paperduck

Marcal

Link 663 C6

Largeur 1500 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 673 C7 - Paperduck

Marcal

Link 673 C7

Largeur 2000 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 683 C8 - Paperduck

Marcal

Link 683 C8

Largeur 2500 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 693 C9 - Paperduck

 Marcal

Link 693 C9

Largeur 3000 mm
Hauteur 250 mm
Epaisseur 100 mm

Muraux

Marcal - Link 111 - Paperduck

Marcal

Link 111

Largeur 100 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Marcal - Link 121 - Paperduck

Marcal

Link 121

Largeur 150 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Marcal - Link 131 - Paperduck

Marcal

Link 131

Largeur 240 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Marcal - Link 141 - Paperduck

 Marcal

Link 141

Largeur 440 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Muraux avec fenêtre

Marcal - Link 111 B1 - Paperduck

Marcal

Link 111 B1

Largeur 100 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Fenêtre 60 x 60 mm

Marcal - Link 121 B1 - Paperduck

Marcal

Link 121 B1

Largeur 150 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Fenêtre 60 x 60 mm

Marcal - Link 128 - B1 - Paperduck

Marcal

Link 128 B1

Largeur 150 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Fenêtre 60 x 60 mm

Marcal - Link 131 B2 - Paperduck

Marcal

Link 131 B2

Largeur 240 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Fenêtre 200 x 60 mm

Marcal - Link 141 B3 - Paperduck

 Marcal

Link 141 B3

Largeur 440 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Fenêtre 400 x 60 mm

Muraux drapeaux

Marcal - Link 412 - Paperduck

Marcal

Link 412

Largeur 150 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 422 - Paperduck

Marcal

Link 422

Largeur 240 mm
Hauteur 150 mm
Epaisseur 100 mm

Marcal - Link 612 - Paperduck

Marcal

Link 612

Largeur 250 mm
Hauteur 250 mm
Epaisseur 100 mm

Marcal - Link 632 - Paperduck

 Marcal

Link 632

Largeur 450 mm
Hauteur 250 mm
Epaisseur 100 mm

Muraux drapeaux

+ LED

Marcal - Link 412 C1 - Paperduck

Marcal

Link 412 C1

Largeur 150 mm
Hauteur 150 mm
Epaisseur 100 mm

Fenêtre 110 x 110 mm

Marcal - Link 422 C1 - Paperduck

Marcal

Link 422 C1

Largeur 240 mm
Hauteur 150 mm
Epaisseur 100 mm

Fenêtre 110 x 110 mm

Marcal - Link 612 C1 - Paperduck

Marcal

Link 612 C1

Largeur 250 mm
Hauteur 250 mm
Epaisseur 100 mm

Fenêtre 200 x 200 mm

Marcal - Link 632 C1 - Paperduck

 Marcal

Link 632 C1

Largeur 450 mm
Hauteur 250 mm
Epaisseur 100 mm

Fenêtre 200 x 200 mm

doigt lit texte braille sur plaque de signalétique
MARCAL_full_access-blanc

Sur la plupart de nos produits, il est possible d'y intégrer du braille ou du K-Relief.
Nous appelons ces méthodes :  le full access.

Marcal - Braille - Paperduck

Le braille est une réponse à tous ceux qui souhaitent faciliter l'intégration du public non-voyant à l'exploration des bâtiments.

Le braille est constitué de sphères en acier inoxydable de 1,5mm, incorporées à la matière du support.

Marcal - K-relief - Paperduck

Le K-relief est un système de lettres et de chiffres en relief collés sur le support.

Le relief est en ABS matte de 1mm d'épaisseur, résistant aux déchirures et aux rayures, flexible et isolant électrique. Les angles sont biseautés à 30º et sera fixé au support par le biais d'un adhésif acrylique de haute qualité de 0,050mm d'épaisseur.

Marcal

Link 111

Full access

Largeur 100 mm
Hauteur 100 mm
Epaisseur 23,3 mm

Marcal - Link 111 aluminium - full access Infos - Paperduck
Marcal - Link 111 aluminium - full access escalier - Paperduck
Marcal - Link 111 aluminium - full access ascenseur - Paperduck
Marcal - Link 111 aluminium - full access stop - Paperduck
Marcal - Link 111 aluminium - full access PMR - Paperduck
Marcal - Link 111 aluminium - full access WC - Paperduck
Marcal - Link 111 aluminium - full access Femme - Paperduck
Marcal - Link 111 aluminium - full access Homme - Paperduck

Version Totem

  • Le support sera constitué de deux profils assemblés par vissage et fermés à leur extrémité supérieure par une plaque d’aluminium de 25/10e d’épaisseur découpée au laser selon le dessin de la coupe formée par ces deux profils.

  • Il sera anodisé naturel ou laqué époxy selon gamme RAL.
  • La fixation au sol est rendue non visible en assemblant les deux profils autour d’une platine en inox de 50/10e découpée au laser selon le dessin de la coupe formée par ces deux profils et connectée par ses trois perçages à 3 crosses d’ancrage en inox dans un massif béton en fondation.
Marcal - Link - Paperduck
Marcal - Link - Paperduck

Version Suspendue

  • Le support sera constitué de deux profils assemblés par vissage et fermés à leur extrémité supérieure par une plaque d’aluminium de 25/10e d’épaisseur découpée au laser selon le dessin de la coupe formée par ces deux profils.

  • Il sera anodisé naturel ou laqué époxy selon gamme RAL.

Version Murale



  • Le support sera constitué de deux profils assemblés par vissage et fermés à leur extrémité supérieure par une plaque d’aluminium de 25/10e d’épaisseur découpée au laser selon le dessin de la coupe formée par ces deux profils.

  • L’extrémité inférieure du support est une platine circulaire en aluminium de 50/10e d’épaisseur connectée par vissage non visible.

  • Il sera anodisé naturel ou laqué époxy selon gamme RAL.

  • Le cas échéant, une fenêtre devra être découpée dans la face plane du profil. L’information sera alors imprimée sur un document papier maintenu entre une plaque de pmma (polyméthacrylate de méthyle) transparent et d’une plaque de pvc blanc solidaires. Ce porte-document sera glissé derrière cette fenêtre dans les rails du profil prévus à cet effet. L’information pourra être changée en démontant la plaque à l’extrémité supérieure du profil à l’aide d’une clé Torx.
    Afin de changer l’information sans recourir à un outil, il sera possible de découper dans la plaque à l’extrémité supérieure du profil une ouverture laissant passer le porte-document.

Marcal - Link - Paperduck
Marcal - Link - Paperduck

+ LED



  • Deux profils assemblés par vissage et fermés à leurs extrémités supérieures par une plaque d’aluminium  25/10e découpée et gravé selon le dessin de la coupe formée par ces deux profils.
    les profils et la plaque seront anodisés naturel puis thermolaqués selon gamme RAL.

  • Les deux profils sont assemblés autour d’un châssis inox 40/10e  soudé sur une platine inox 80/10e débordante du dessin de la coupe des profilés et connecté par 4 crosses d’ancrage en inox dans un massif béton en fondation.

  • Deux fenêtres seront découpés et reçoivent deux panneaux photovoltaïques monocristallin en verre trempé sur fond noir. Une troisième découpe permettra l’insertion d’une plaque PMMA diffusante qui sera rétroéclairée par le système d’éclairage LED embarqué.
